Schubladenofen für die Industrie
Ergonomisch, flexibel und effizient

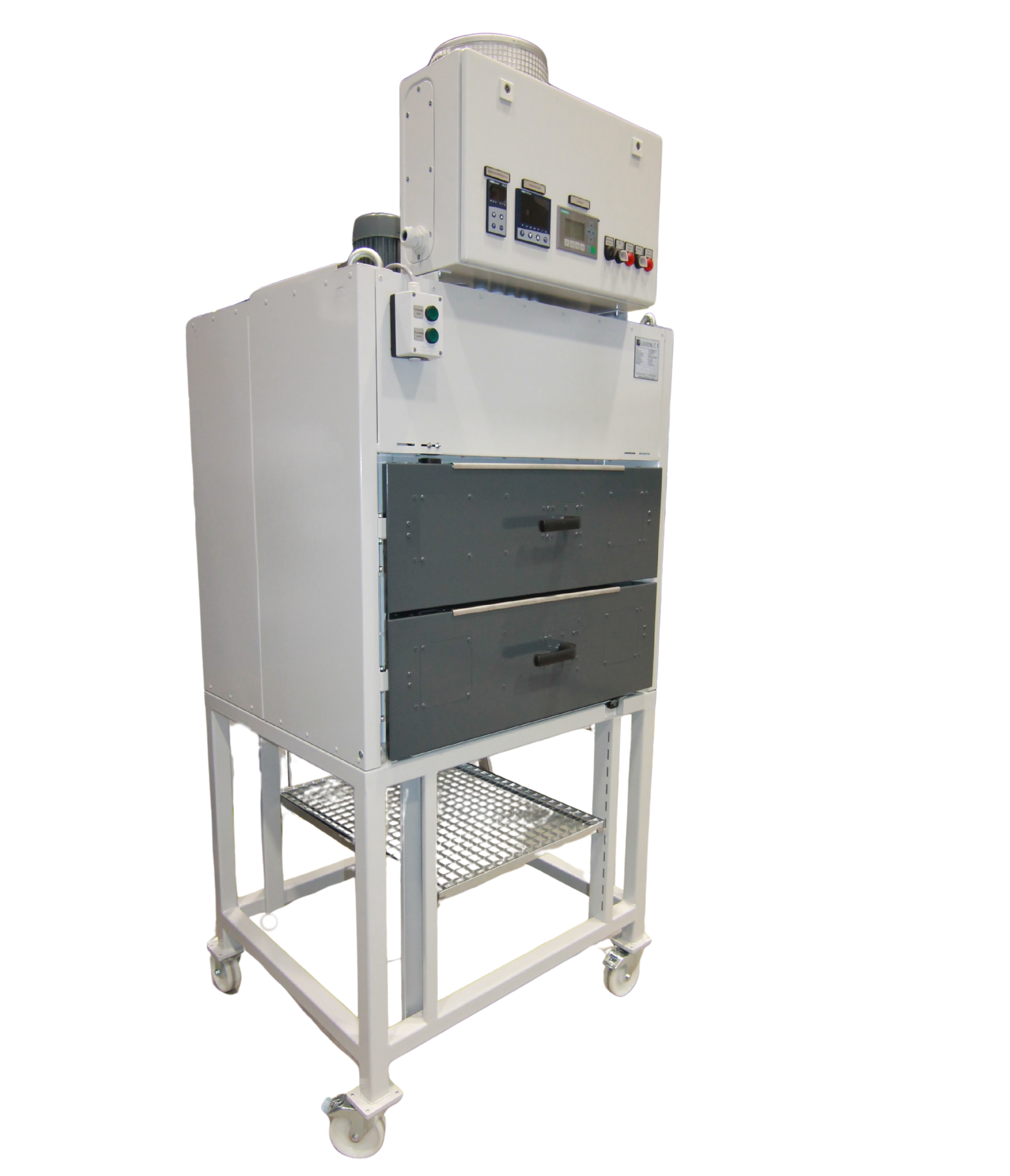

Ein Schubladenofen ist ein Ofen mit einer oder mehreren ausziehbaren Schubladen. Die Bauteile werden auf den Schubladen platziert und anschließend in den Ofen eingeschoben. Schubladenöfen eignen sich besonders für Bauteile, die sicher, ergonomisch und übersichtlich beladen werden sollen. Typische Anwendungen sind Tempern, Trocknen, Erwärmen, Aushärten, Vorwärmen oder Burn-in-Prozesse – zum Beispiel in der Automobilindustrie, Elektronikfertigung, Metallverarbeitung, Luftfahrt oder im Maschinenbau.

Je nach Ausführung decken Truhenöfen Temperaturbereiche von ca. +10 °C über Raumtemperatur bis +550 °C ab. Die Nutzraumgröße lässt sich im Rastermaß von 250 mm variabel in Höhe, Breite und Tiefe konfigurieren - von kompakten Anlagen bis hin zu großvolumigen Industrieöfen für schwere Bauteile und hohe Chargengewichte.

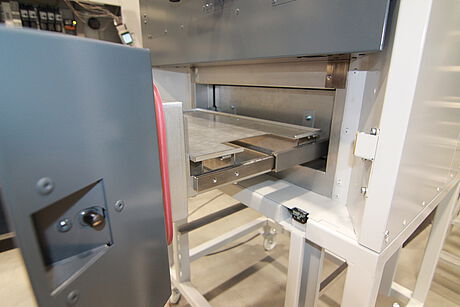

Ein Schubladenofen erleichtert das Beladen und Entnehmen der Bauteile. Die Schubladen können aus dem Ofen herausgezogen und außerhalb des heißen Nutzraums bestückt werden. Das verbessert die Ergonomie, erhöht die Prozesssicherheit und erleichtert die Handhabung schwerer, empfindlicher oder unterschiedlich großer Bauteile. Gleichzeitig lassen sich Chargen übersichtlich anordnen und reproduzierbar bearbeiten.

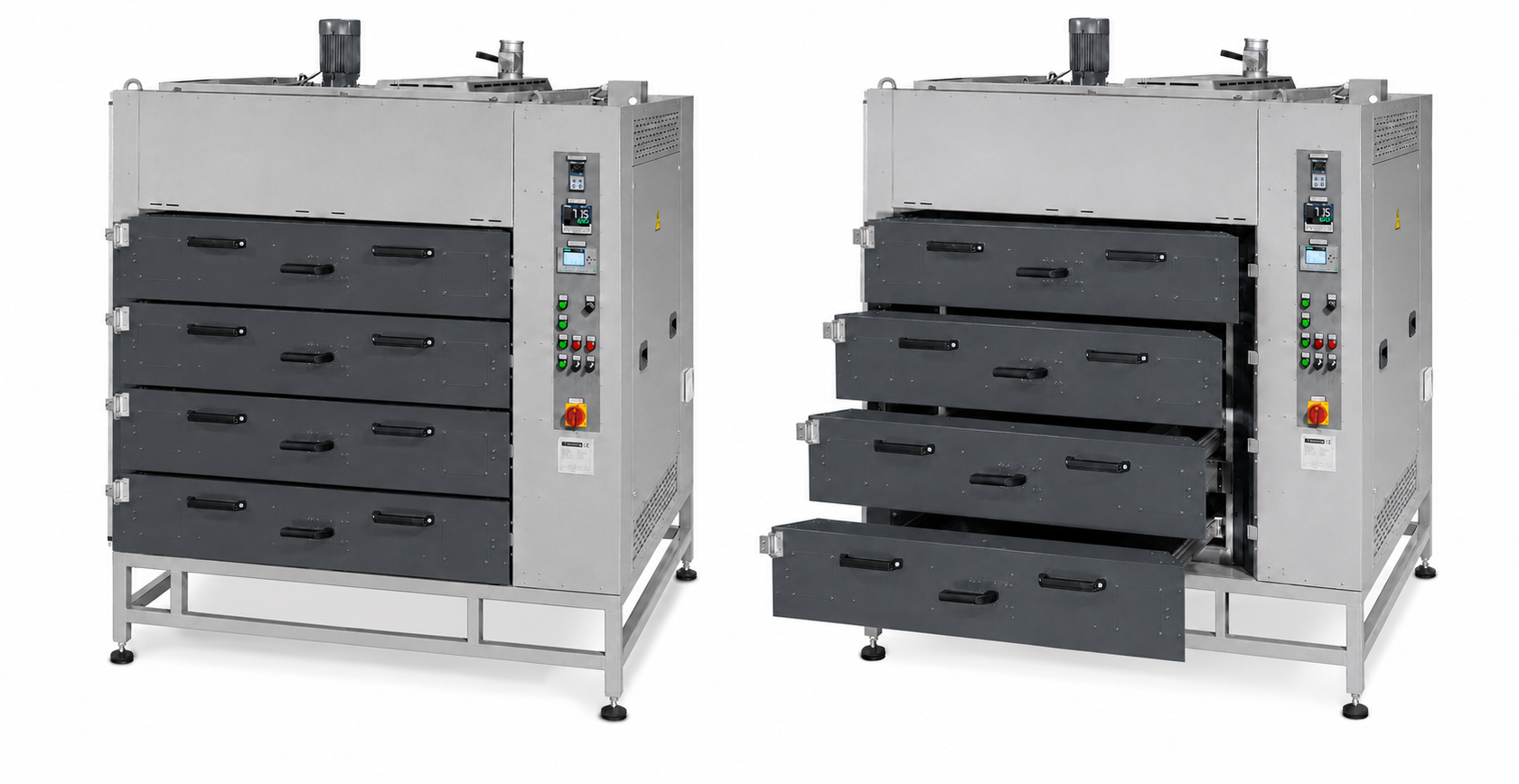

Schubladenöfen können exakt auf Ihre Bauteile, Prozesse und Handlingsanforderungen abgestimmt werden. Möglich sind zum Beispiel unterschiedliche Schubladengrößen, angepasste Traglasten, spezielle Luftführungen, Schutzgasbetrieb, Energierückgewinnung oder Ausführungen nach DIN EN 1539, ATEX oder AMS 2750. Auch die Anzahl der Schubladen kann je nach Anwendung individuell festgelegt werden.

Ja, je nach Anwendung können einzelne Schubladen individuell ausgestattet oder überwacht werden. Möglich sind zum Beispiel separate Temperaturanzeigen, Haltezeituhren oder zusätzliche Temperaturfühler. Dadurch lassen sich unterschiedliche Chargen, Bauteile oder Prüfanforderungen gezielt überwachen und dokumentieren.

Eine zusätzliche Infrarot-Unterstützung ermöglicht eine schnelle und gezielte Wärmeübertragung direkt auf das Bauteil. Dadurch können Aufheizzeiten verkürzt, Prozesse beschleunigt und die Energieeffizienz verbessert werden. Besonders vorteilhaft ist dies bei flachen, großflächigen oder oberflächennah zu erwärmenden Werkstücken.

Eine gleichmäßige Temperaturverteilung ist das A und O, damit jedes Bauteil in jeder Ebene dieselben Prozessbedingungen erfährt. In Schubladenöfen wird die Luft über Luftleitbleche geführt, je nach Schubladenform und Auszugstiefe von links nach rechts durch den Nutzraum. Die Umluft zirkuliert gezielt durch die einzelnen Ebenen. Was oben liegt, bekommt dieselbe Temperatur wie das Bauteil ganz unten. Abweichungen, die das Ergebnis beeinflussen, werden so von vornherein vermieden.
