Eiswasser-Schocktest
Zuverlässige Prüfverfahren für höchste Anforderungen
Was ist ein Eiswasser-Schocktest?
Der Eiswasser-Schocktest gehört zu den wichtigsten Verfahren, um die Lebensdauerbeanspruchung und Dichtigkeit von Produkten realitätsnah zu simulieren. Dabei wird nachgewiesen, dass Bauteile auch bei abrupten Temperaturwechseln zuverlässig funktionieren und vor dem Eindringen von Wasser geschützt sind – ein entscheidendes Kriterium für die Qualitätssicherung in Branchen wie Automobilindustrie, Elektronik oder Rüstung.
Prüfverfahren: So funktioniert der Eiswasser-Schocktest

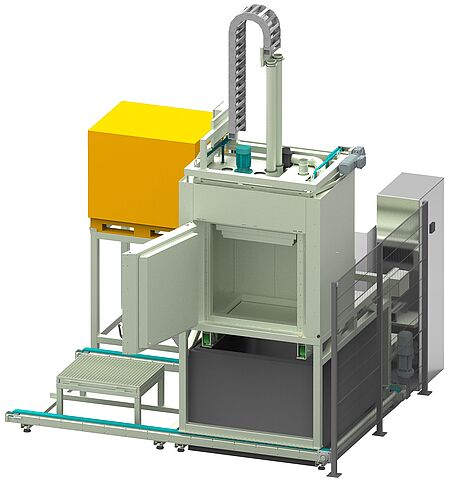

Während des Tests wird der Prüfling im Ofen per Umluft auf bis zu +200 °C aufgeheizt. Anschließend erfolgt ein schneller Temperatursturz durch das Eintauchen in ein kaltes Prüfmedium, z. B. Salzwasser, mit einer Temperatur von +2 bis +4 °C. Diese extreme Belastung simuliert schockartige Abkühlungen, wie sie in der Praxis etwa durch nasses Spritzwasser oder plötzliches Eintauchen auftreten können.
Unsere Prüfanlagen sind so ausgelegt, dass:
- das Tauchbad über einen salzwasserbeständigen Wärmetauscher zuverlässig gekühlt wird,
- das Rückkühlgerät individuell auf den Wärmeeintrag des Prüflings pro Eintauchvorgang abgestimmt ist,
- eine sanfte Umwälzung des Wassers Temperaturschichtungen verhindert,
- Zykluszeiten frei programmierbar sind (z. B. Dauer des Erwärm- oder Tauchvorgangs),
- und die Eintauchtiefe exakt über die Programmsteuerung geregelt werden kann.
Eine kontinuierliche Aufzeichnung aller relevanten Parameter gewährleistet eine präzise, reproduzierbare und normgerechte Dokumentation der Prüfergebnisse.
Leistungsparameter *
Wasser: +2°C bis +4°C
Salzwasser (Sole)
Wasser/Glykol
Bauart *
Folgende Gerätebauarten stehen zur Auswahl:
Geräteeigenschaften *
Gerätesicherheit
Normen
- BMW GS 95003 6.9.4
- LV 124 K-13
- VW 80000 K-13
Durchdachte
Ausstattung
für mehr
Effizienz

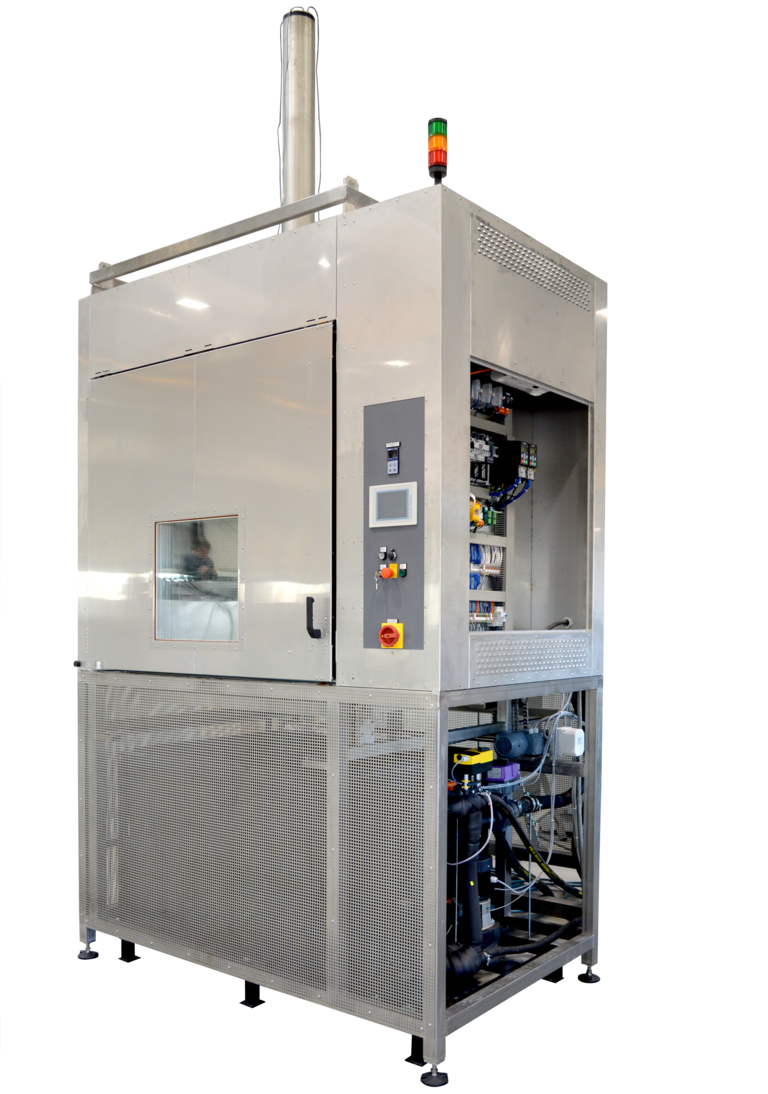

Unsere Eiswasser-Schocktestkammern lassen sich mit zahlreichen Optionen ausstatten, um Prüfprozesse sicher, reproduzierbar und effizient zu gestalten:
- Absaugung explosionsfähiger Gase: Gewährleistet den sicheren Abzug potenziell gefährlicher Dämpfe und trägt zur Betriebssicherheit bei.
- Druckentlastungsklappen: Schützen die Anlage bei plötzlichen Druckanstiegen durch kontrollierte Entlastung.
- Gaswarnsensorik: Erkennt frühzeitig austretende Gase oder Dämpfe – für erhöhte Sicherheit im Prüfraum.
- Programmierbare digitale Kanäle: Ermöglichen die flexible Steuerung und Automatisierung komplexer Prüfabläufe.
- Prüfgutfühler: Erfasst die exakte Oberflächentemperatur des Prüflings für präzise Prozessüberwachung und Dokumentation.
- Schwerlastausführung: Robuste Konstruktion für große oder massereiche Prüflinge – ideal für Anwendungen in der Automobil- oder Maschinenbauindustrie.
Haben Sie Fragen oder möchten Ihr Projekt besprechen?
Sprechen Sie direkt mit unseren Experten - wir beraten Sie persönlich, entwickeln individuelle Lösungen und beantworten Ihre technischen Fragen.
Jetzt anrufen:+49 5145 - 28666 - 10
oder nutzen Sie einfach das Kontaktformular.
Häufige Fragen (FAQs)
Ein Eiswasser-Schocktest simuliert extreme Temperaturwechsel, indem ein aufgeheizter Prüfling schockartig mit kaltem oder eisigem Wasser in Kontakt gebracht wird. So lassen sich Materialspannungen, Dichtheit und Funktionsfähigkeit unter realen Einsatzbedingungen prüfen – z. B. im Automotive- oder Defence-Bereich.
Der Prüfling wird zunächst auf eine definierte Temperatur erwärmt und anschließend durch das Eintauchen in Eiswasser schnell abgekühlt. Dieser Prozess wird in mehreren Zyklen wiederholt, um typische Belastungen wie sie z. B. bei Winterbetrieb auftreten, realitätsnah abzubilden.
Eiswasser-Schocktests werden häufig nach Normen aus der AutomobiliIndustrie wie LV124 (z. B. K-13) oder ISO 16750-4 durchgeführt. Diese definieren Prüfbedingungen für elektrische und elektronische Komponenten unter klimatischen Extrembelastungen.

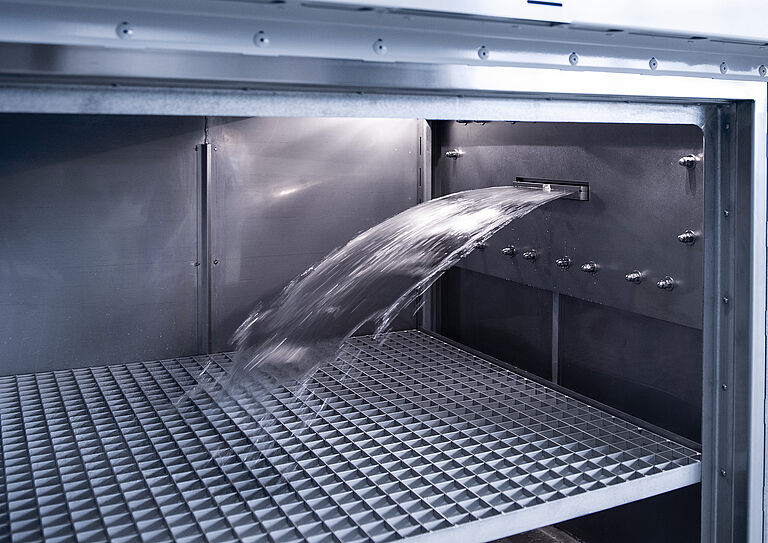

Ja, vor allem in der AutomobiliIndustrie wird der Eiswasser-Schocktest häufig mit Schwallwasserprüfungen kombiniert. Diese Kombination, z. B. gemäß LV124, ermöglicht eine besonders realitätsnahe Simulation von Temperaturwechseln und Wassereinwirkung, wie sie im Fahrzeugbetrieb auftreten.
Die Anlagen werden auf Ihre Prüfanforderungen ausgelegt. Je nach Anwendung integrieren wir z. B. Absaugungen für explosionsfähige Gase, Druckentlastungsklappen sowie Gaswarnsensorik – vor allem für Anwendungen in der E-Mobilität. Ergänzend sind robuste Schwerlastausführungen für große oder massereiche Prüflinge möglich. So entsteht eine sichere, normgerechte und optimal auf Ihren Prüfprozess abgestimmte Lösung.
