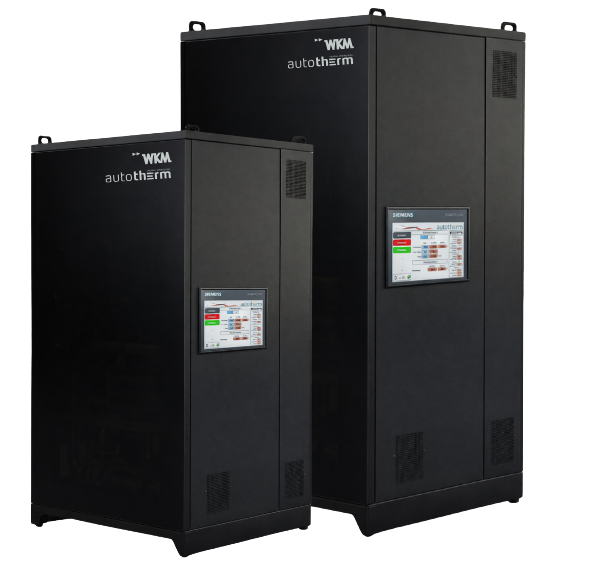

Coolant Distribution Units (CDUs)
Kühlschnittstellen für Liquid Cooling im Rechenzentrum
Coolant Distribution Units (CDUs) bilden die zentrale hydraulische Schnittstelle zwischen dem Primärkreislauf der Gebäudekälte und dem Sekundärkreislauf der IT-Flüssigkeitskühlung.
Sie ermöglichen eine präzise Regelung von Temperatur, Druck und Durchfluss und sind eine Schlüsselkomponente moderner Direct Liquid Cooling-Infrastrukturen für leistungsdichte Rechenzentren.
Unsere CDU-Systeme sind je nach Rechenzentrumsarchitektur als In-Row-Variante oder in zentraler Aufstellung verfügbar und lassen sich flexibel an unterschiedliche Leistungsanforderungen anpassen.
Installationskonzepte
CDUs können je nach Rechenzentrums-Layout und Kühlstrategie unterschiedlich positioniert werden:
- In-Row-Ausführungen für die racknahe Integration direkt im White Space
- Zentral installierte CDUs zur Versorgung mehrerer Reihen oder ganzer Kühlzonen
Damit unterstützen unsere Systeme sowohl kompakte Hochleistungsbereiche als auch großskalige Data-Center-Architekturen – von einzelnen AI- (KI-) Racks bis hin zu vollständigen HPC-Kühlclustern.
Warum CDUs heute notwendig sind ?
Mit steigenden Leistungsdichten durch AI- (KI-), GPU- und HPC-Anwendungen stößt klassische Luftkühlung zunehmend an physikalische Grenzen. Liquid Cooling ermöglicht eine deutlich effizientere Wärmeabfuhr direkt an der Quelle. CDUs schaffen dabei die Voraussetzung für einen stabilen und kontrollierten IT-Kühlkreislauf, unabhängig von Schwankungen im Gebäudewassernetz.
CDUs im Rechenzentrum
Die Schlüsselkomponente als Kühlmittelversorgung für Hochleistungs-IT
Eine Coolant Distribution Unit ist weit mehr als ein Kühlmittelverteiler. Die CDU fungiert im Rechenzentrum als aktive Schalt- und Regelzentrale für die Direct-to-Chip Kühlung von Hochleistungs-IT.
Sie gewährleistet:
- geregelte Temperaturen
- sichere Druckniveaus
- maximale Betriebssicherheit bei AI- (KI-), GPU- und HPC-Kühlung
- Kommunikation mit BMS
Klassische Luftkühlung -
Warum sie nicht mehr ausreicht
Die steigenden Leistungsdichten moderner AI- (KI-), GPU- und HPC-Workloads machen luftbasierte Kühlkonzepte zunehmend ineffizient und kostenintensiv. Flüssigkeitskühlung im Rechenzentrum setzt sich daher als Standard für den wirtschaftlichen und sicheren Betrieb von High-Density-Racks durch.
Direct-to-Chip (D2C)-Kühlung ermöglicht:
- deutlich höhere Wärmedichten
- bessere Energieeffizienz
- stabilen Betrieb auch bei dynamischen AI-Lasten
Die Coolant Distribution Unit (CDU) stellt sicher, dass diese Kühlkonzepte zuverlässig, sicher und skalierbar umgesetzt werden.
Ihre Vorteile mir einer
Coolant Distribution Unit (CDU)
Eine Coolant Distribution Unit (CDU) ist die zentrale Schnittstelle für moderne Flüssigkeitskühlung im Rechenzentrum. Sie sorgt für maximale Sicherheit, Skalierbarkeit und Effizienz – besonders in AI- (KI-) und HPC-Infrastrukturen mit hoher Rack-Dichte.
- Hydraulische Entkopplung für maximale Sicherheit
Primär- und Sekundärkreislauf sind vollständig getrennt.
Die CDU schützt Ihre IT-Systeme zuverlässig vor Druckschwankungen, Medienunterschieden und Störungen aus der Gebäudekälte – für einen stabilen und sicheren Betrieb.
- Skalierbares High Density Cooling für wachsende Rechenzentren
Die In-Row-Architektur ermöglicht den schrittweisen Ausbau der Kühlleistung.
Ideal für wachsende AI-Rechenzentren und phasenweise Ausbauten – ohne Umbauten an der zentralen Kälteversorgung.
- Präzise Regelung & intelligtene Überwachung
Sensorik und intelligente Regelungskonzepte ermöglichen eine zuverlässige Steuerung und permanente Kontrolle der Kühlprozesse – ein entscheidender Vorteil für kritische IT-Umgebungen.
- Maximale Verfügbarkeit im laufenden Betrieb
Redundante Pumpen, Sensorik und Komponenten ermöglichen Wartungen weitgehend im laufenden Betrieb. So bleibt Ihre Infrastruktur auch bei Serviceeinsätzen verfügbar – besonders relevant für HPC- und AI-Anwendungen.
- Flexible Integration & nachhaltige Zukunftssicherheit
CDUs lassen sich flexibel in neue und bestehende Rechenzentrumsarchitekturen integrieren und bieten Optionen für Wärmerückgewinnung und nachhaltige Cooling-Konzepte.
Industrielle Präzision
bewährt aus dem
Automotive-Testing
Unsere CDUs basieren auf jahrzehntelanger Erfahrung im Automotive-Testing – einem Umfeld, in dem präzise Temperatur-, Volumenstrom- und Druckregelung über große Einsatzbereiche zwingend erforderlich sind.
Diese industrielle Kompetenz übertragen wir auf die Rechenzentrumstechnik:
- robuste, langlebige Auslegung
- exakte Regelung
- stabiler Dauerbetrieb – auch bei hochdynamischen AI-Lasten
Ergebnis: Eine industrielle Lösung „Made in Germany“, ausgelegt für den zuverlässigen Betrieb über den gesamten Lebenszyklus.
Einzigartige
Systemintegration
Wärmerückgewinnung
ohne Kompromisse
Viele CDU-Anbieter betrachten ausschließlich die IT-Seite. Wir verbinden Hydraulik, Wärmeübertragung sowie Kälte- und Wärmepumpentechnik zu einem abgestimmten Gesamtsystem – aus einer Hand. Das ermöglicht Wärmerückgewinnung, ohne die Hauptfunktion zu gefährden: Eine sichere und stabile IT-Kühlung.
- Bereit für Wärmerückgewinnung
Unsere CDUs können für die Systemintegration eines zusätzlichen Wärmetauschers vorbereitet werden. Damit ermöglichen wir Ihnen die einfache Auskopplung der Abwärme zur externen Weiternutzung (z. B. für Gebäudeheizungen oder Nahwärmenetze) – ein entscheidender Baustein für Ihre Nachhaltigkeitsziele. - Direkte Nutzung der Abwärme
Hocheffiziente Wärmetauscher ermöglichen niedrigste Temperaturdifferenzen – ideal für Niedertemperatur-Wärmenetze (z. B. Nahwärme) und standortnahe Nutzung. - Temperatur-Boost via Wärmepumpentechnik
Optional lässt sich das System durch Kälte- und Wärmepumpentechnik erweitern, um das Temperaturniveau für Fernwärme oder industrielle Anwendungen anzuheben. - Sicherheit priorisiert
Unabhängig von der Wärmenutzung bleibt die zuverlässige Kühlung der IT jederzeit hydraulisch und regelungstechnisch priorisiert.
Leistungsparameter *
abhängig ΔT zur bauseitigen Kühlmediumtemperatur
weitere Leistungsgrößen auf Anfrage
Geräteeigenschaften *
- Vorlaufdruck- und Differenzdruckregelung im Sekundärkreislauf
- Proaktive Leistungsanpassung bei Lastsprüngen (Power-Load-Anticipation)
- Maximaldruckbegrenzung über die Steuerung (Sekundärseite)
- Frequenzgeregelte Verbraucherpumpen (2 × 50 %) bei externem Druckverlust von 3 bar
- Schnittstellen: BACnet, SNMP, MQTT, Modbus TCP/IP, OPC UA u.v.m.
Optionen *
In Abhängigkeit zur Umgebungstemperatur
Mehrfachausführung der Sekundärkreispumpe
redundante Steuerung (Hot-Standby)
doppeltes Regelventil (parallel / Bypass)
zusätzlicher Wärmetauscher
optional auch mit Leitwertüberwachung
Energiezähler
bei gleichzeitiger Plausibilitätsprüfung
Wärmerückgewinnungsmodul
Temperaturerhöhung mittels Wärmepumpentechnik
Zukunftssichere, energieeffiziente Kühlsysteme
Ihr Partner für ganzheitliche Flüssigkeitskühlung im Rechenzentrum
Der Betrieb moderner Rechenzentren erfordert mehr als einzelne Komponenten. Entscheidend ist ein durchgängig abgestimmtes Gesamtsystem, das aktuelle Anforderungen erfüllt und gleichzeitig für zukünftige Leistungsdichten ausgelegt ist.
Wir begleiten Sie bei der Erstellung Ihres gesamten Kühlkreislaufs:
- von der Primärversorgung und Gebäudekälte
- über optimal ausgelegte CDU-Systeme
- bis hin zu Wärmerückgewinnungskonzepten mit optionalem Temperatur-Boost (Wärmepumpe)
Alles aus einer Hand – technisch integriert, betriebssicher und energieeffizient.
Unsere CDUs sind darauf ausgelegt, die nächste Generation von Rechenzentren mit Flüssigkeitskühlung zuverlässig zu unterstützen – von Direct-to-Chip-Anwendungen bis hin zu großskaligen AI- (KI-) und HPC-Infrastrukturen.
