Zur Einteilung von Gehäusen und elektrischen Komponenten hinsichtlich Ihrer Schutzart wird ein internationales Bezeichnungssystem verwendet. Anhand der IP-Kennzeichnung erkennen Sie in welchem Maße ein Produkt gegenüber  Fremdeinwirkungen geschützt ist. Die IP-Codes definieren den Schutzgrad gegen das Eindringen von Fremdkörpern und Wasser.

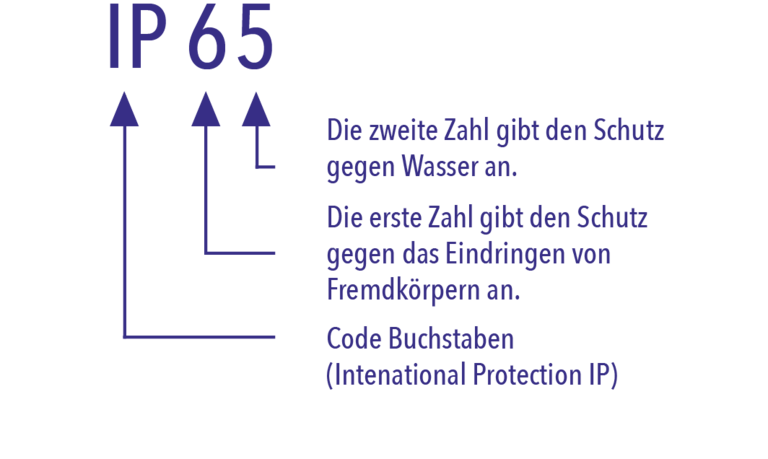

Beispiel: IP 65 bedeutet vollständiger Schutz „staubdicht“ und geschützt gegen Strahlwasser aus allen  Richtungen. Diese Kennziffern sind in der deutschen Norm DIN EN 60529 und in der internationalen Norm ISO 20653 festgelegt.

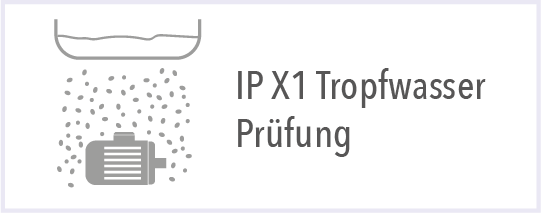

IPX1 Tropfwasser Prüfung
Simulation - leichter Regen
Testvorrichtung: Tropfgerät
Testvorschrift: 1 mm/min
Testdauer: 10 Minuten

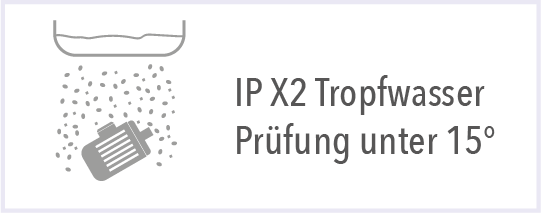

IPX2 Tropfwasser Prüfung unter 15°
Simulation - leichter Regen, leicht schräg einfallend
Testvorrichtung: Tropfgerät mit 15° Auflage
Testvorschrift: 3 mm/min
Testdauer: 4 Winkeleinstellungen je 2,5 Minuten

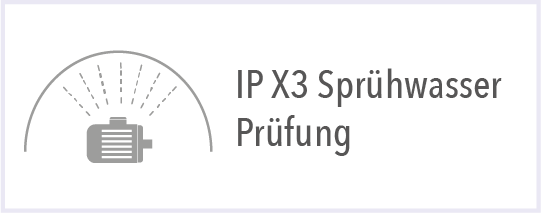

IPX3 Sprühwasser Prüfung
Simulation - Regenschauer, leicht schräg einfallend
Testvorrichtung: Schwenkrohr mit Düse, ø = 0,4 mm, Sprühen +/- 60° von der Senkrechten
Testvorschrift: qv = 0,07 l/min pro Düse  I  0,10 l/min (ISO20653), p≈ ca. 0,8 bar
Testdauer: 10 Minuten

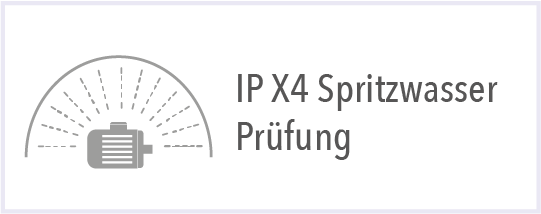

IPX4 Spritzwasser Prüfung
Simulation - stärkerer Regenschauer, Spritzwasser von allen Seiten
Testvorrichtung: Schwenkrohr mit Düse, ø = 0,4 mm, Sprühen +/- 180° von der Senkrechten
Testvorschrift: qv = 0,07 l/min oder pro Düse  I  0,10 l/min (ISO20653), p≈ ca. 0,8 bar
Testdauer: 10 Minuten

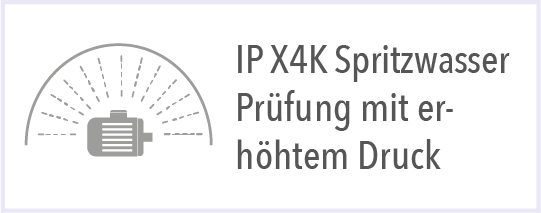

IPX4K Spritzwasser Prüfung mit erhöhtem Druck
Simulation - Reinigung mit besonders starkem Strahlwasser
Testvorrichtung: Schwenkrohr mit Düse, ø = 0,8 mm, Sprühen +/- 180° von der SenkrechtenTropfgerät
Testvorschrift: qv = 0,6 l/min pro Düse, p≈ 4,0 bar1 mm/min
Testdauer: 10 min/m², mindestens 3 min10 Minuten

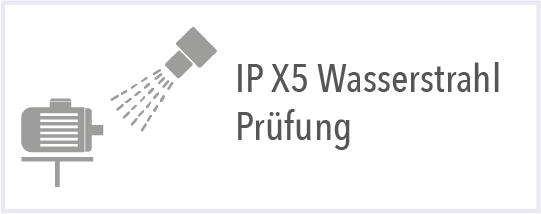

IP X5 Wasserstrahl Prüfung
Simulation - Reinigung mit Strahlwasser Abstand zum Prüfling 2,5 bis 3 m
Testvorrichtung: Wasserstrahldüse ø = 6,3 mm
Testvorschrift: qv = 12,5 l/min, p≈ 0,3 bar
Testdauer: 1 min/m², mindestens 3 min

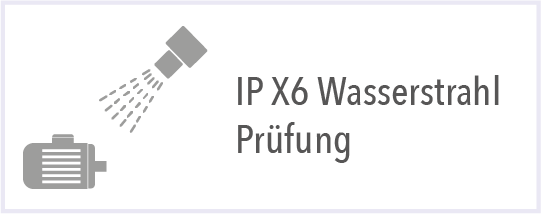

IP X6 Wasserstrahl Prüfung
Simulation - Reinigung mit starkem Strahlwasser, Abstand zum Prüfling 2,5 bis 3 m
Testvorrichtung: Wasserstrahldüse, ø = 12,5 mm
Testvorschrift: qv = 100 l/min, p≈ 1,0 bar
Testdauer: 1 min/m², mindestens 3 min

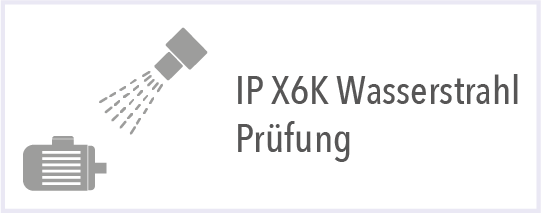

IP X6K Wasserstrahl Prüfung
Simulation - Reinigung mit Strahlwasser Abstand zum Prüfling 2,5 bis 3 m
Testvorrichtung: Wasserstrahldüse ø = 6,3 mm
Testvorschrift: qv = 75 l/min, p≈ 10 bar
Testdauer: 1 min/m², mindestens 3 min

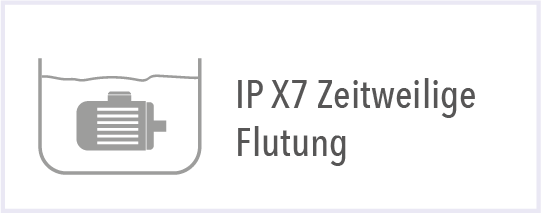

IP X7 Zeitweilige Flutung
Simulation - Zeitweiliges Untertauchen oder Wasserdurchfahrt
Testvorrichtung: Tauchbecken, Tiefe < 1 Meter
Testvorschrift: Wassersäule über dem Prüfling < 150 mm
Testdauer: 30 Minuten

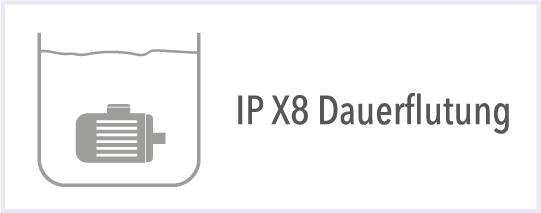

IP X8 Dauerflutung
Simulation - Dauerhaftes Untertauchen oder Wasserdurchfahrt
Testvorrichtung: Tauchbecken, Tiefe > 1 Meter
Testvorschrift: Wassersäule über dem Prüfling > 150 mm
Testdauer: nach Anwendungsfall

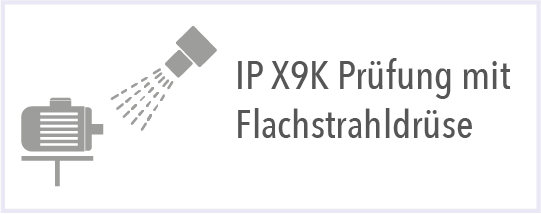

IP X9K Prüfung mit Flachstrahldrüse
Simulation - Reinigung mit einem Hochdruckreiniger
Testvorrichtung: Flachstrahldüse und Drehteller
Testvorschrift: gv = 14-16 l/min, p = 80-100 bar, TW = +80° +/- 5°C
Testdauer: 30 Sekunden je Position
