Sicheres Prüfen im Umfeld der E-Mobilität mit EUCAR Hazard Levels

Für den Anwender, der Energiespeichersysteme prüfen will, ist die Betriebssicherheitsverordnung (BetrSichV) bei Bereitstellung des Arbeitsmittels durch den Arbeitgeber und der Benutzung des Arbeitsmittels durch die Beschäftigten bei der Arbeit (siehe § 1 BetrSichV) zu beachten.

Nach § 3 der BetrSichV hat der Arbeitgeber eine Gefährdungsbeurteilung durchzuführen, um einen sicheren Umgang mit dem Arbeitsmittel (hier im Speziellen mit dem Prüfschrank) gewährleisten zu können. Diese inkludiert sowohl die Gefährdungen durch das Arbeitsmittel selbst (z. B. Quetschgefahr beim Schließen der Gerätetür) als auch Gefahren durch Wechselwirkungen des Arbeitsmittels mit den Arbeitsstoffen (z.B. dem Prüfgut) und der Arbeitsumgebung, sodass auch eine Berücksichtigung der Gefahrstoffverordnung nötig ist.

Bevor eine Prüfung mit aktiven Energiespeichersystemen durchgeführt wird, ist daher eine Gefährdungsbeurteilung durch den Anlagenbetreiber vorzunehmen.

Speziell im Bereich von Umweltsimulationsprüfungen kann die folgende Tabelle eine gute Orientierungshilfe sein.

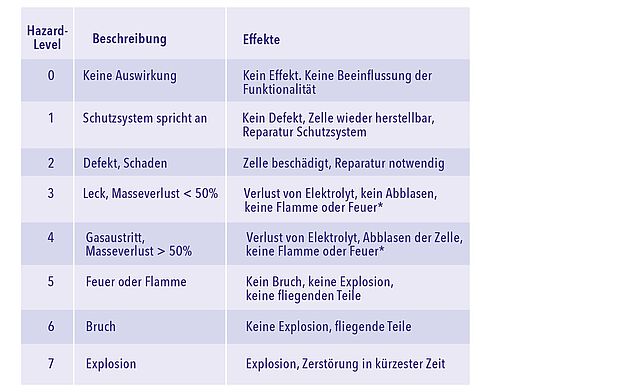

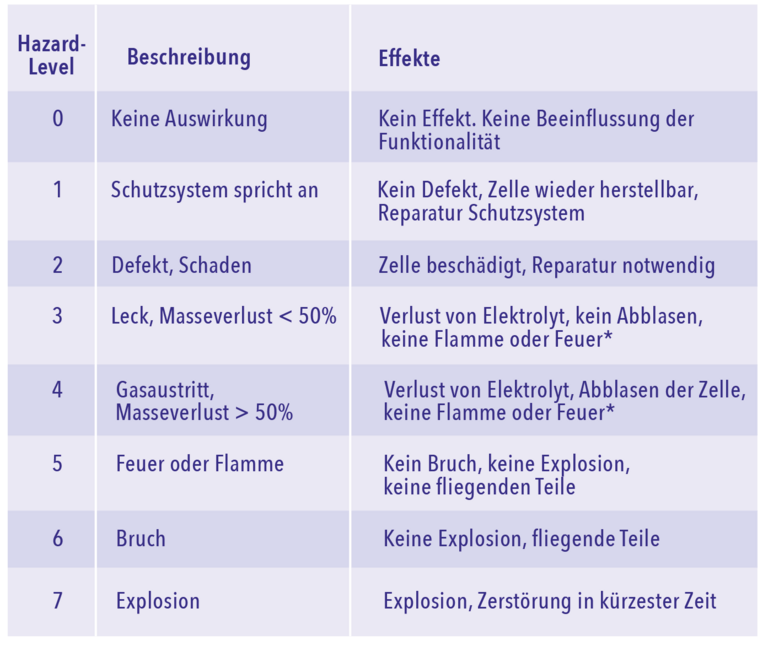

EUCAR Hazard Levels



* Das Auftreten einer Flamme oder Feuer bedingt das Vorhandensein einer Zündquelle, eines brennbaren Stoffes und Sauerstoff in einer brenn-/zündfähigen Mischung. Sobald eine Zündquelle vorhanden ist und die austretende Flüssigkeit (Elektrolyt) oder Gase brennbar sind, wird aus Hazard Level 3 oder 4 zwangsläufig Hazard Level 5.

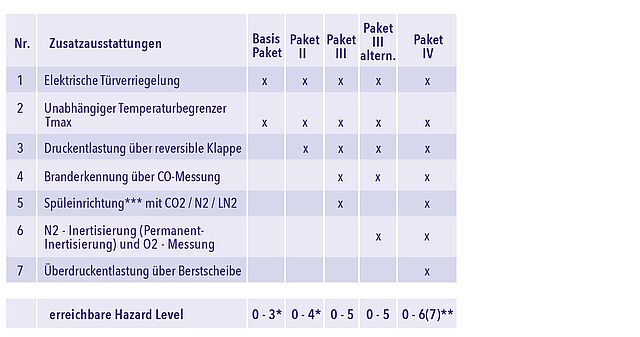

Beispielhafte Ausstattungspakete-/ Optionen unter Berücksichtigung des Hazard Levels




* Voraussetzung:
aus der Zelle austretendes Gas oder Flüssigkeit (Elektrolyt) ist nicht brennbar. Dazu Hinweis zu Hazard Level 3 und 4 beachten.

** Hinweis: Level 7 darf nur mit einem sehr kleinen Risiko vorhanden sein ­– als tolerierbares Restrisiko.

*** Spüleinrichtung mit bauseitiger Versorgung mit CO2, N2 oder LN2. Alternativ: CO2-Spüleinrichtung mit eigener Druckgasflasche, System Minimax.



Spezieller Hinweis zu Hazard Level 3 und 4

Das Auftreten einer Flamme oder von Feuer bedingt das Vorhandensein einer Zündquelle, eines brennbaren Stoffes sowie Sauerstoff in einer brenn-/zündfähigen Mischung. Sobald eine Zündquelle vorhanden ist und die austretende Flüssigkeit (Elektrolyt) oder Gase brennbar sind, wird aus Hazard Level 3 oder 4 zwangsläufig Hazard Level 5. Es ist vom Betreiber zu prüfen, ob die in den Lithium-Ionen-Zellen eingesetzten Materialien brennbar und/oder entzündbar sind. Die maßgeblichen Daten bei brennbaren Stoffen sind dabei Flammpunkt- und Zündtemperatur. Bei der Prüfung sind auch die möglichen chemischen Reaktionsergebnisse der Reaktionspartner zu betrachten.

Häufiger Bestandteil des Elektrolytes ist z.B. leicht flüchtiges Dimethylcarbonat (DMC) mit einem Flammpunkt von +16°C. Das bedeutet, dass im Falle eines Austrittes von Elektrolyt (Definition Hazard Level 3) und einer Prüfraumtemperatur ≥ +16°C die entstehenden Dämpfe durch eine offene Flamme, eine entsprechend heiße Oberfläche (z.B. elektrische Heizkörper des Prüfschrankes) oder einen Zündfunken entzündet werden können. Ohne zusätzliche Sicherheitsmaßnahmen darf daher bei Austritt von brennbaren Medien max. 50% UEG erreicht werden. Wird diese Grenze durch die mögliche Menge an austretenden brennbaren Medien überschritten, so sind bereits bei Hazard Level 3 und 4 zusätzliche Sicherheitsausstattungen zwingend notwendig.


Hinweis zu Personenschutz und Restrisiko:

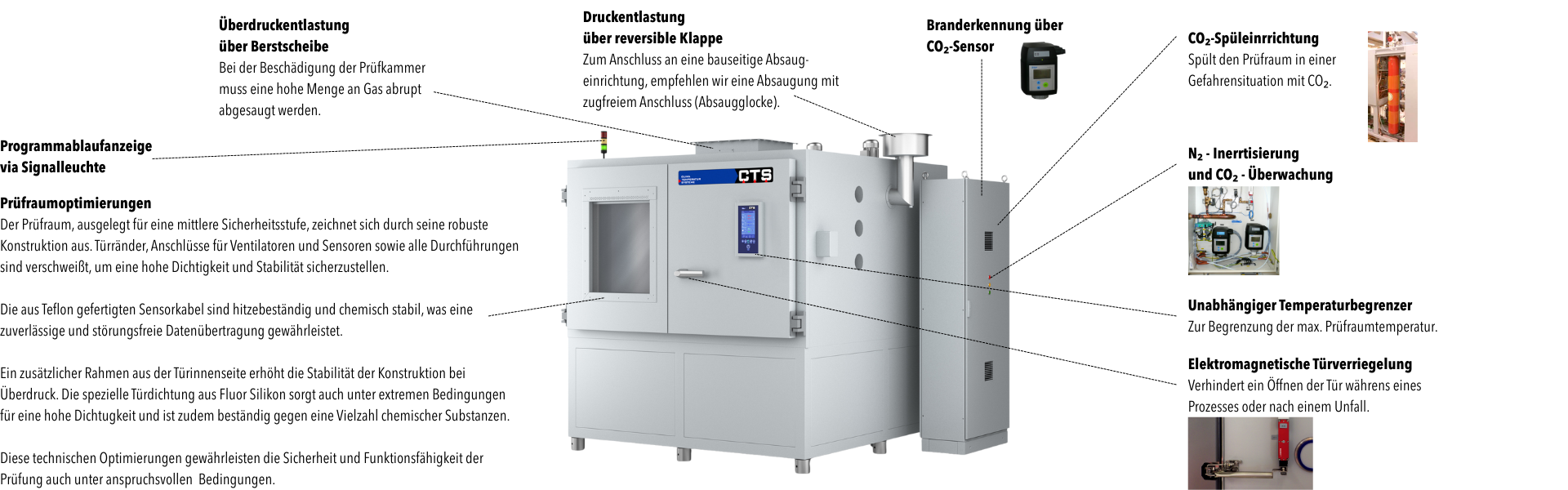

Alle Sicherheits- und Zusatzeinrichtungen am Prüfschrank dienen vorrangig dem Personenschutz im Havariefall.
Es muss jedoch trotz aller Sicherheits- und Zusatzeinrichtungen mit einem bestehenden Restrisiko gerechnet werden. Im Fehlerfall kann eine Beschädigung von Prüfschrank und/oder Equipment daher nicht gänzlich ausgeschlossen werden.

Bei einem möglichen Gefährdungpotential von Hazard Level 7 wird auf jeden Fall eine Aufstellung des Prüfschrankes im sicheren Bereich, d.h. in einem separaten, abgeschlossenen Aufstellungsraum empfohlen, ohne Zugang von Personal während der Prüfung. Weiterhin ist eine separate Abluft zur direkten Abführung von Stäuben oder Gasentwicklungen aus dem Aufstellungsbereich vorzusehen.
